Arduino LEONARDOを購入してMIDIで音を出す

2020.02.23

Arduino初めての方に向けてArduinoで音を出す紹介です。Arduino購入して、MIDIを使って音を出すまでの手順を記載します。購入したもの紹介です。Arduino LEONARDOと小さなスピーカー、LEONARDOとスピーカーをつなぐためのジャンパー・ケーブルを準備しました。ジャンパー・ワイヤーは、Arduinoの両サイドのデジタルI/Oに差し込めるように、片側はピン、もう片方はスピーカーのリード線を挟めるようにクリップになっているものを選びます。

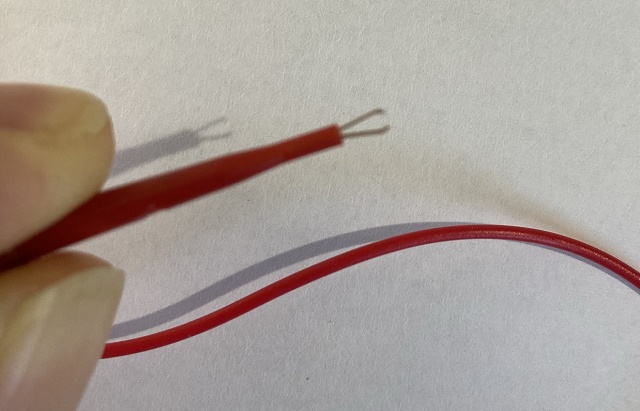

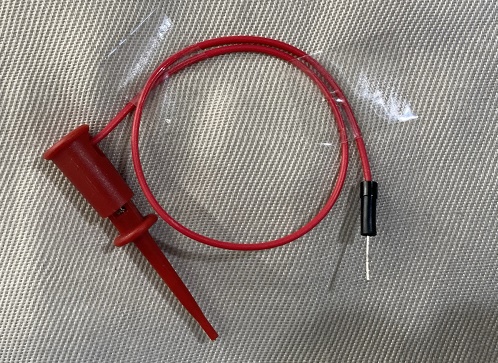

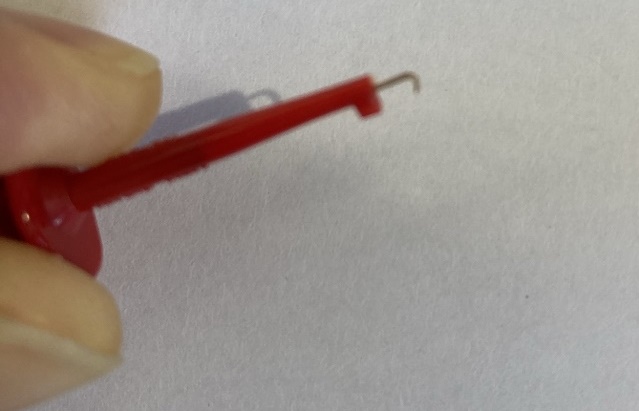

クリップには２種類あるようです。どちらでも良いです。

開発ソフトウェアの準備

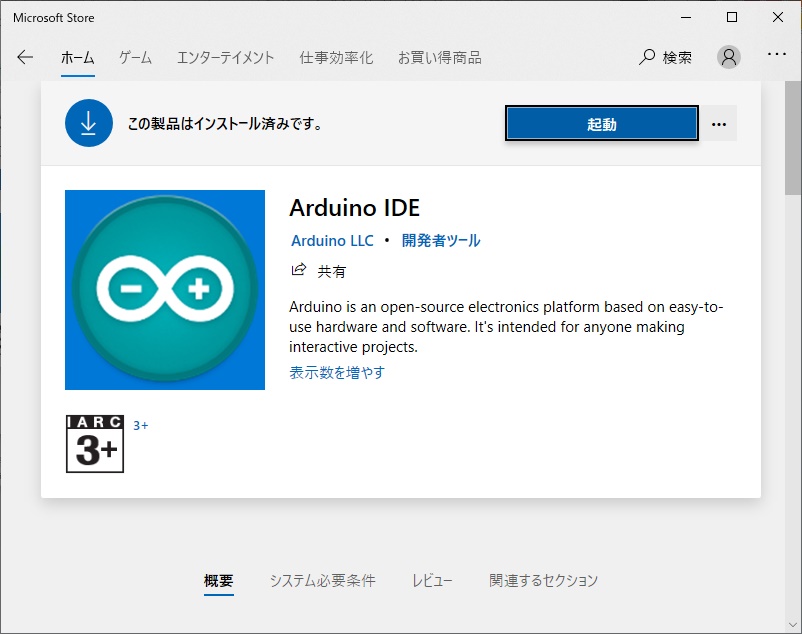

Windows10のPCを使って開発環境を整えます。Microsoft Storeを起動し、Arduinoで検索するとArduino IDEが見つかります。これをインストールして下さい。

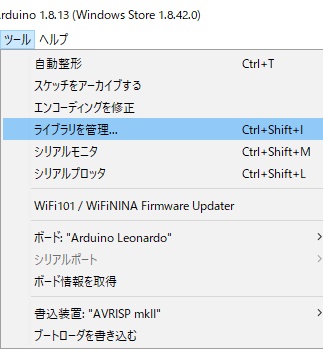

次にUSB-MIDIに対応するために、ライブラリをインストールします。Arduino IDEを起動し、「ツール」から「ライブラリを管理」を選びます。

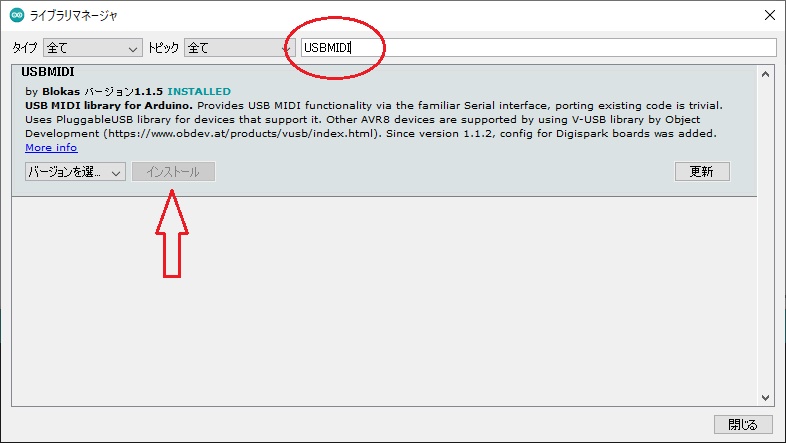

ライブラリマネージャが立ち上がりますので、検索ボックスにUSBMIDIと入力します。下のような画面でUSBMIDIのライブラリが表示されますので、インストールを押して下さい。

接続とIDEの設定

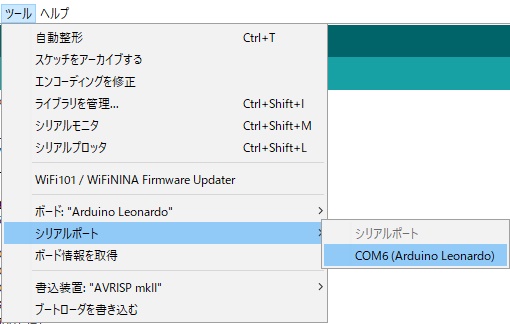

Arduino LEONARDとPCをUSBケーブルで接続します。USBケーブルはArduino LEONARDを購入するとおまけで付いていました。USBケーブルを接続して、Arduino IDEを立ち上げると、「ツール」「シリアルポート」に

Com6:Arduino LEONARDと表示されていますのでこれを選択します。Comの番号は、環境によってそれぞれ違います。

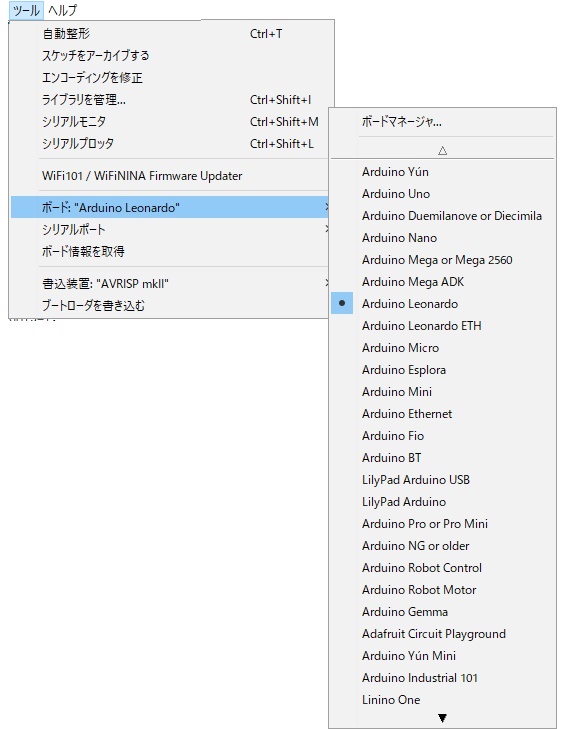

もう一つ、「ツール」「ボード」でArduino LEONARDを選択します。

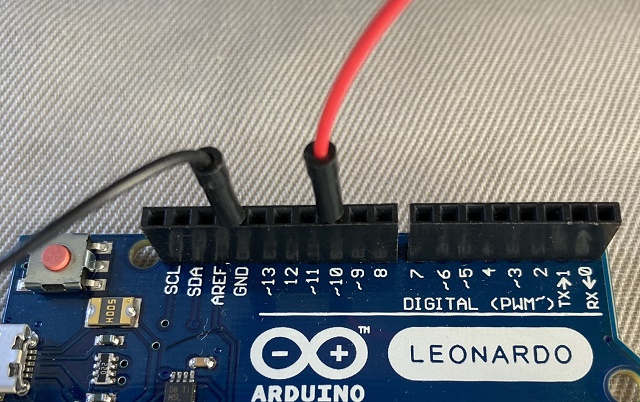

デジタルI/Oピンとスピーカーを以下のように接続しておきます。

デジタルI/Oのピン10をスピーカのプラスへ、GND（グランド）をスピーカのマイナスに接続します。

スケッチの準備と起動

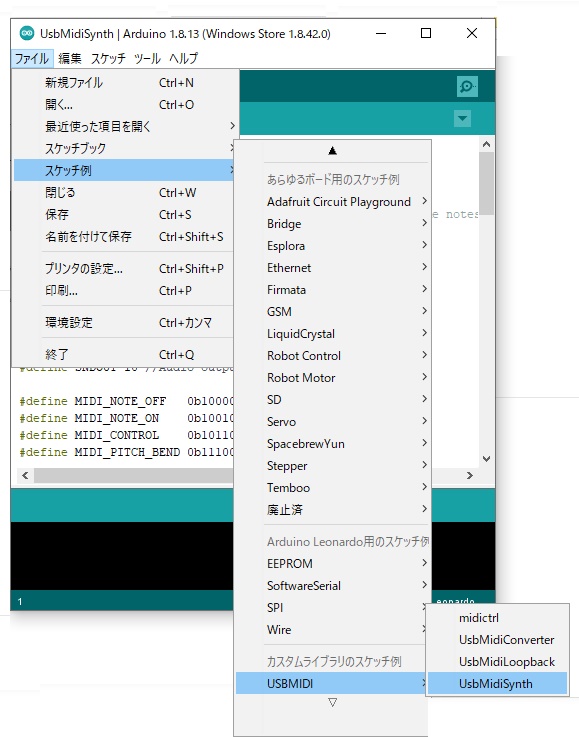

UsbMidiSynthというスケッチ（プログラム）を読み込みます。スケッチは、「ファイル」「スケッチ例」「USBMIDI」と辿ると見つけることができます。

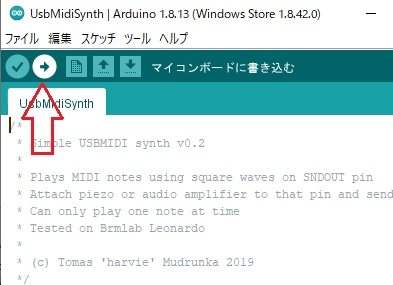

マイコンボードに書きこむのボタンを押すと、スケッチをコンパイルしてArduino LEONARDに書き込みます。

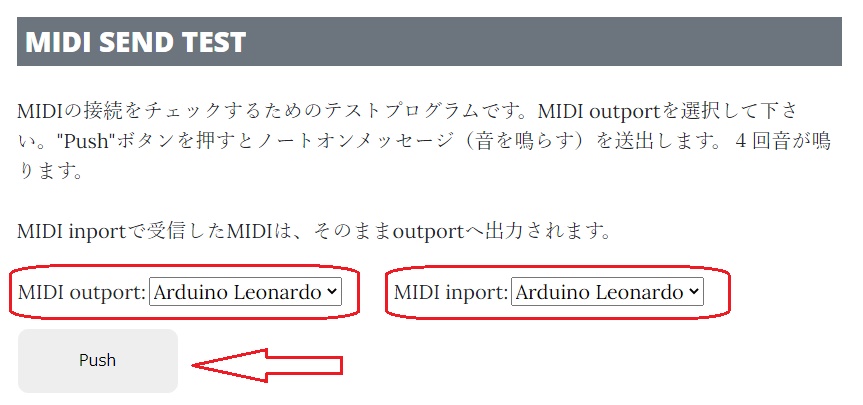

Arduino LEONARDにスケッチが書き込まれ、再起動すると、Arduino LEONARDがMIDIデバイスとして見えます。MIDI SEND TESTのページを開いて見てください。MIDI outputとMIDI inputにArduino Lenardoと表示されます。Pushボタンを押すとスピーカから音が鳴ります。こんな音が鳴ります。
