電子工作する時、手で配線するよりプリント基板を作った方が楽なことがあります。私は基板を発注するためのデータをKiCadで作成しています。以下はKiCadの使い方の私の覚え書きです。ここでは、Arduino Uno ShildにLED 8個を載せてLチカします。

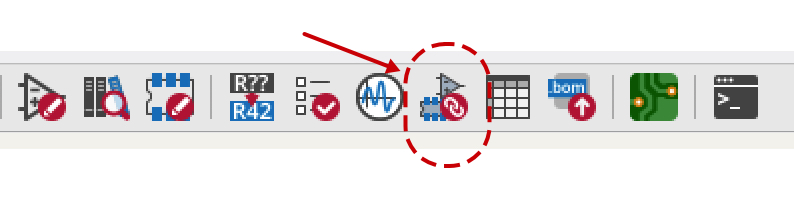

フットプリントとは、基板上の部品の大きさや形、半田付けのためのパターンを定義しています。回路図の画面からフットプリントを割り当てを選択します。

オレンジの部品にフットプリントがアサインされていません。

フィルターの機能を使って、フットプリントを絞り込みます。

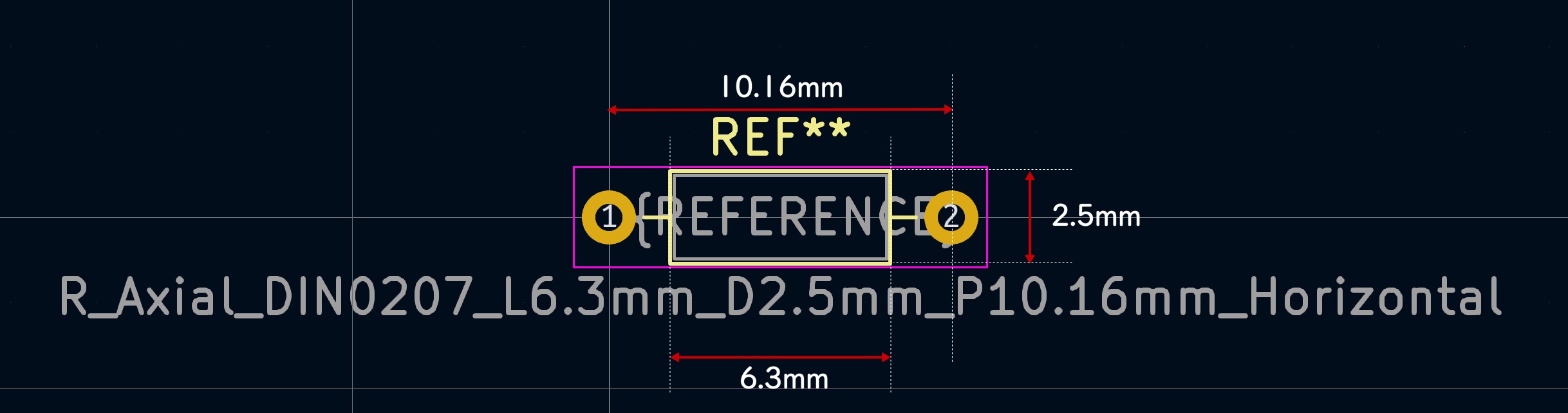

抵抗は、 Resister_THT:R_Axisl_DIN0207_L6.3mm_D2.5mm_P10.16mm_Horizontalを選択します。これは、よく電子工作で使う抵抗のフットプリントです。この部品のフットプリントを確認するには、フットプリントビューアーを使います。

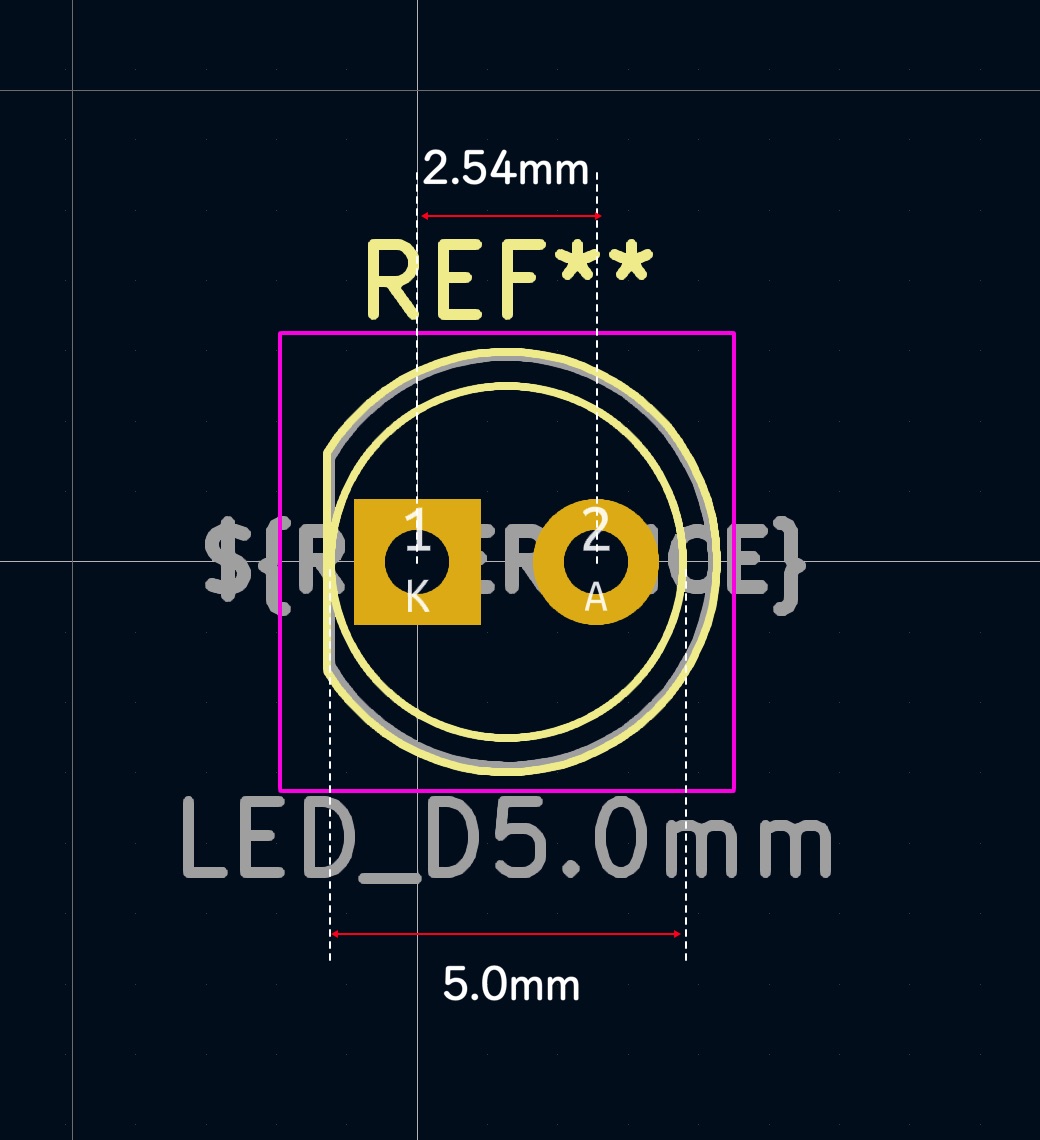

LEDは、 LED_THT:LED_5.0mmを選択します。

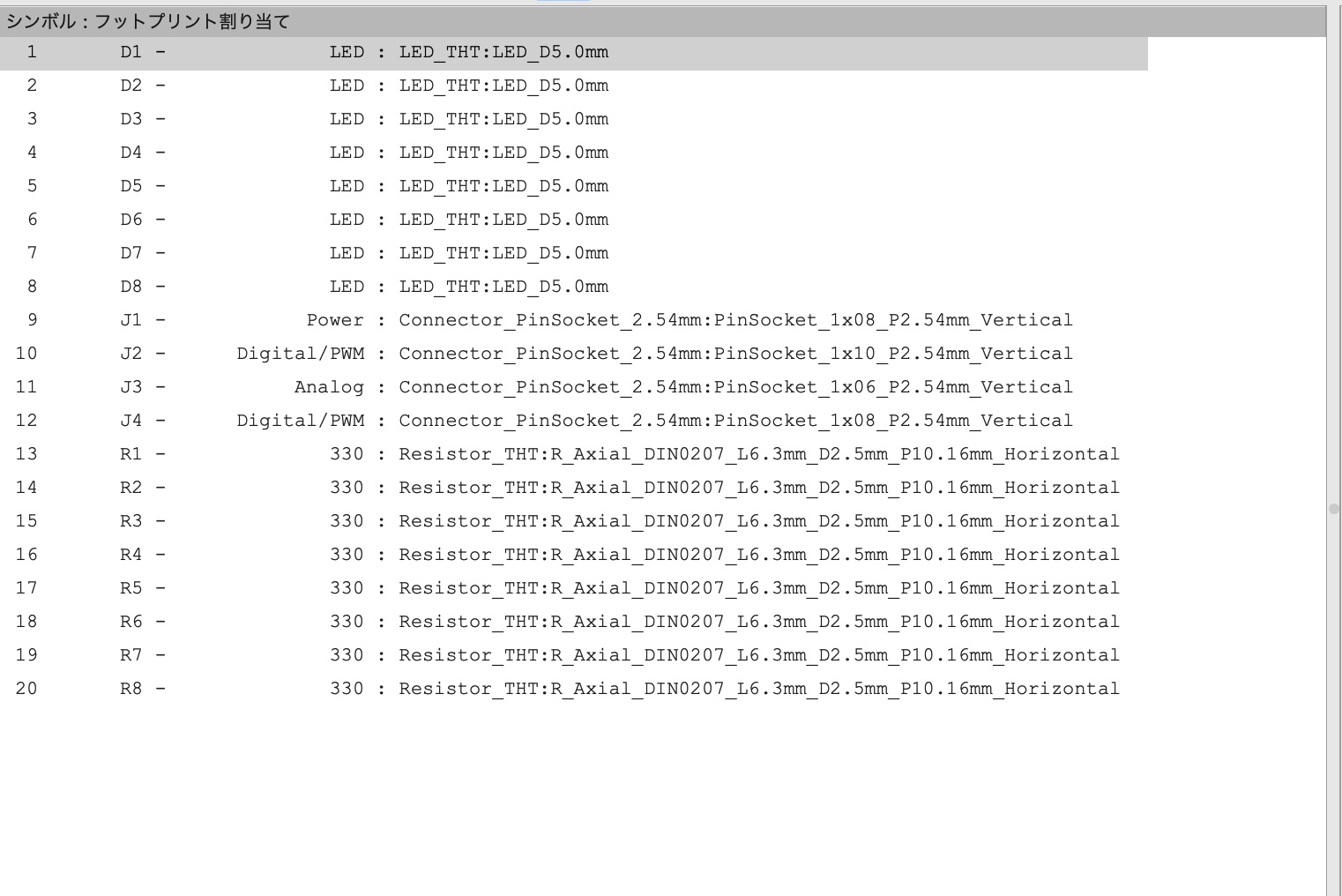

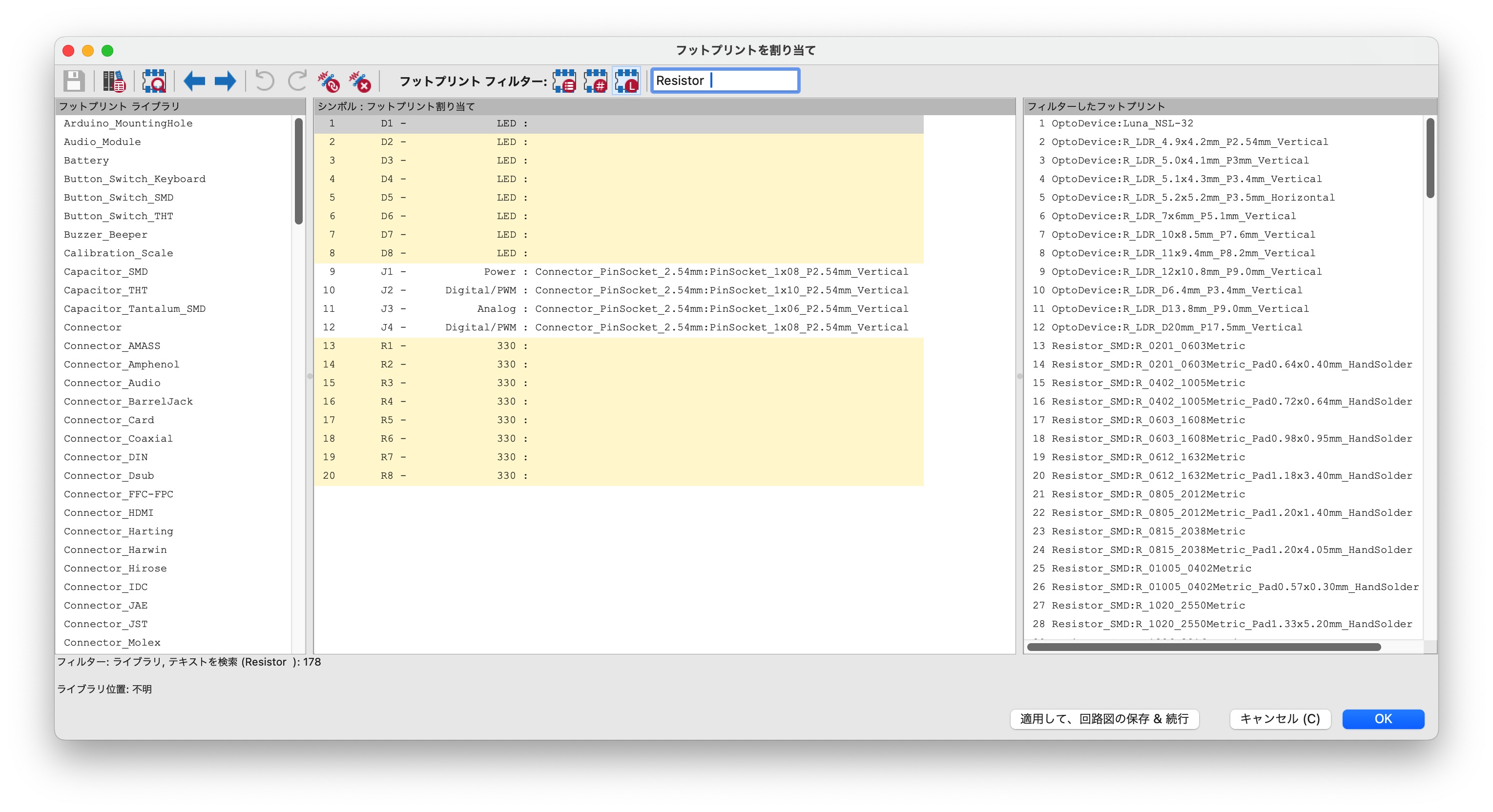

以下の通り、すべての部品に対するフットプリントが割り当てられます。

基盤をPCBエディターを開くを選択します。

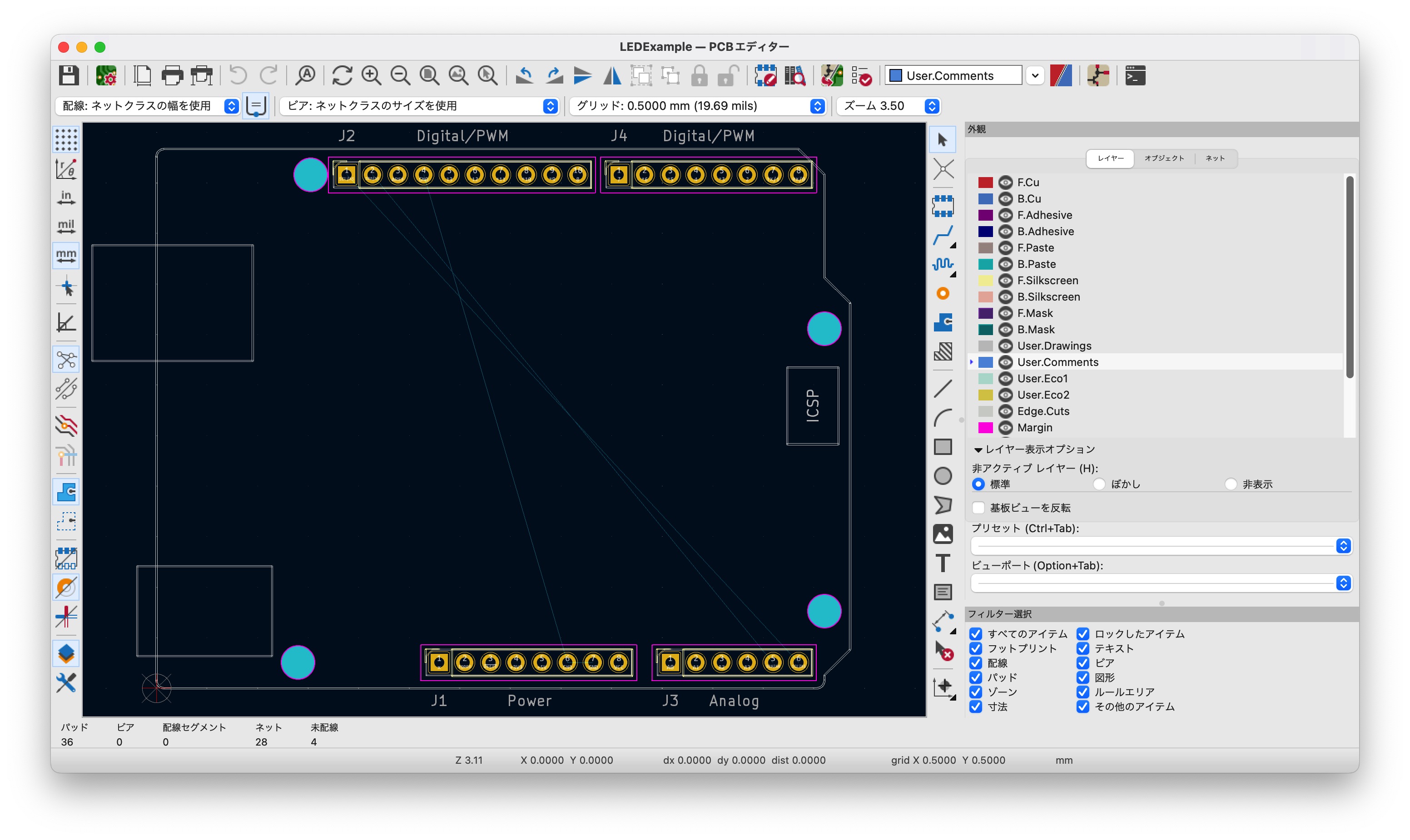

Arduino Unoのシールドが表示されます。

回路図で行われた変更で基板（PCB)を更新を選択します。

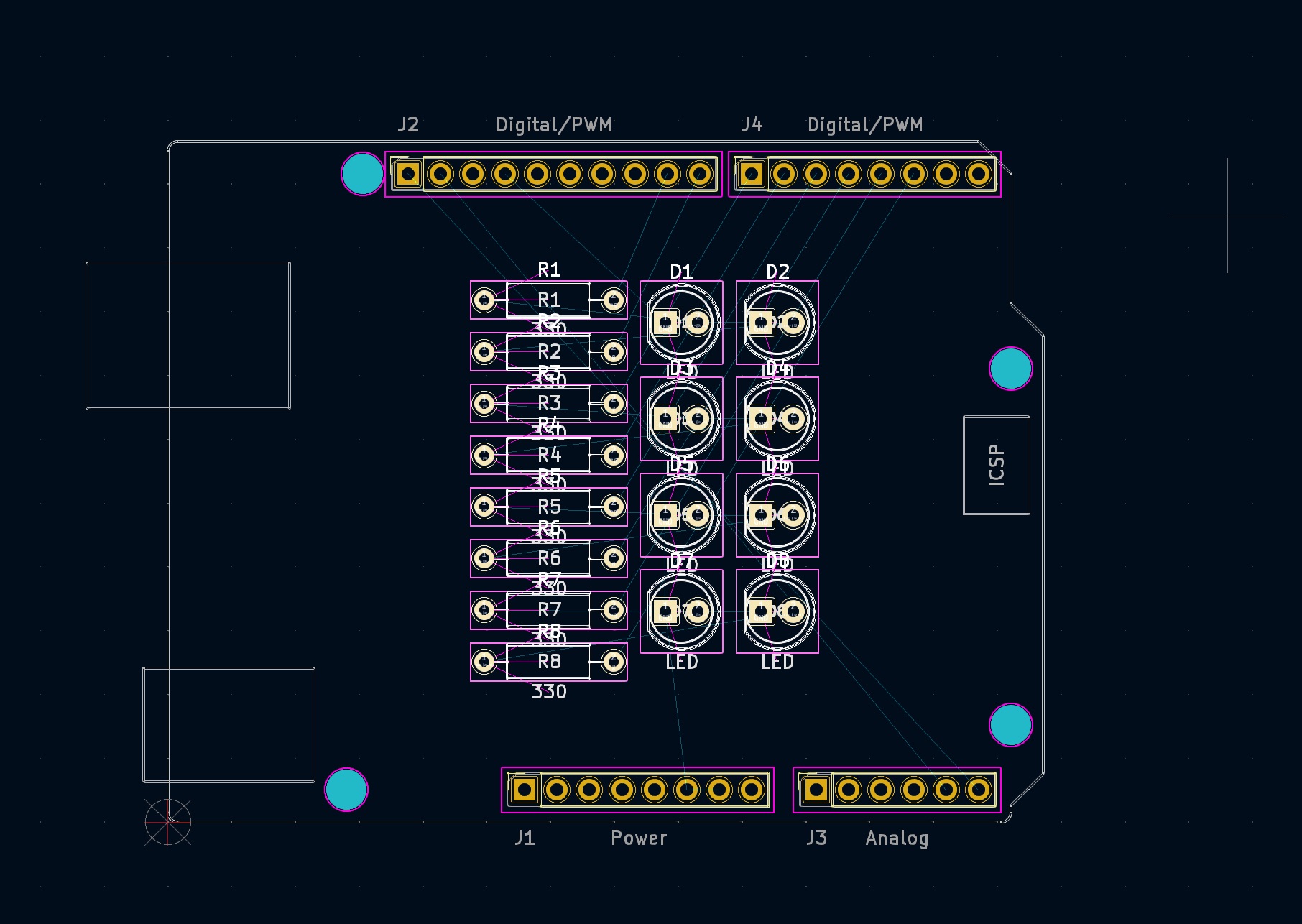

フットプリントで定義した部品が表示されます。

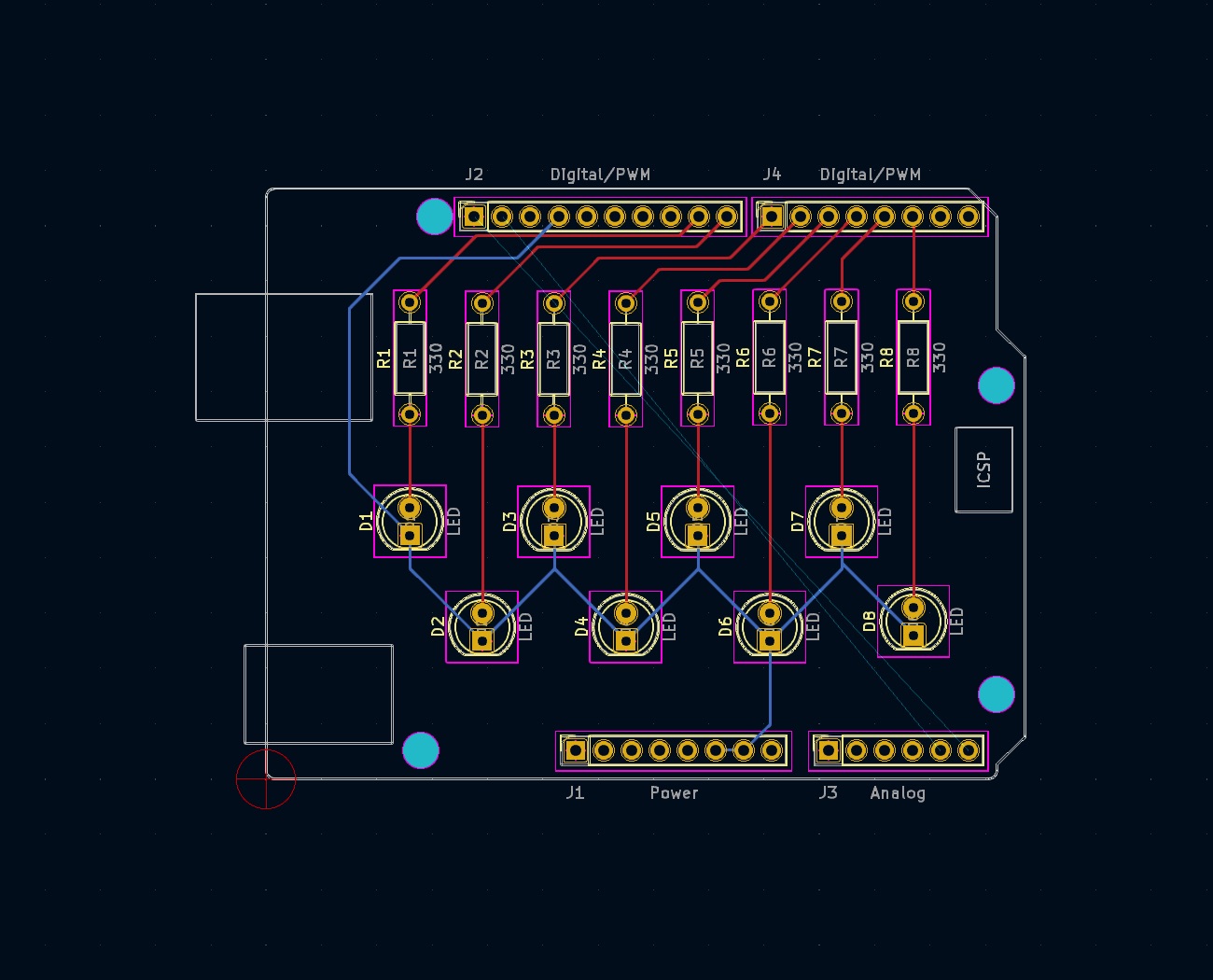

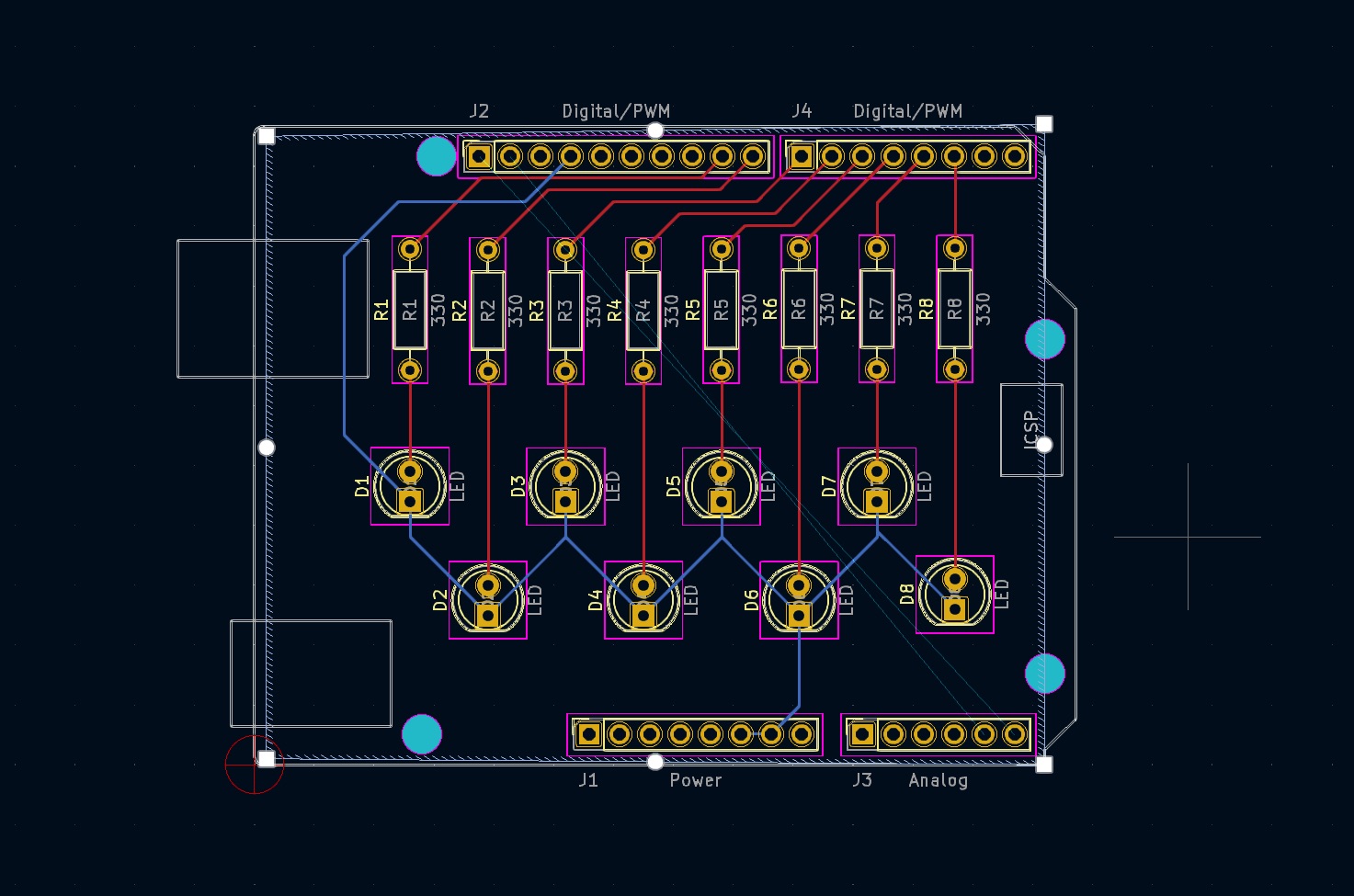

部品を並べて、表麺（赤線）、裏面（水色線）で配線します。

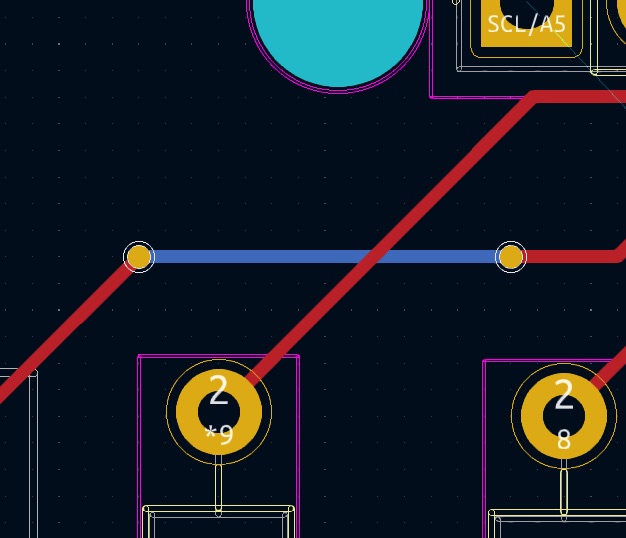

"v"を押して（一旦離して）クリックすると、反対の面へスルーホールを通すことができます。

裏面をGNDで塗りつぶします。

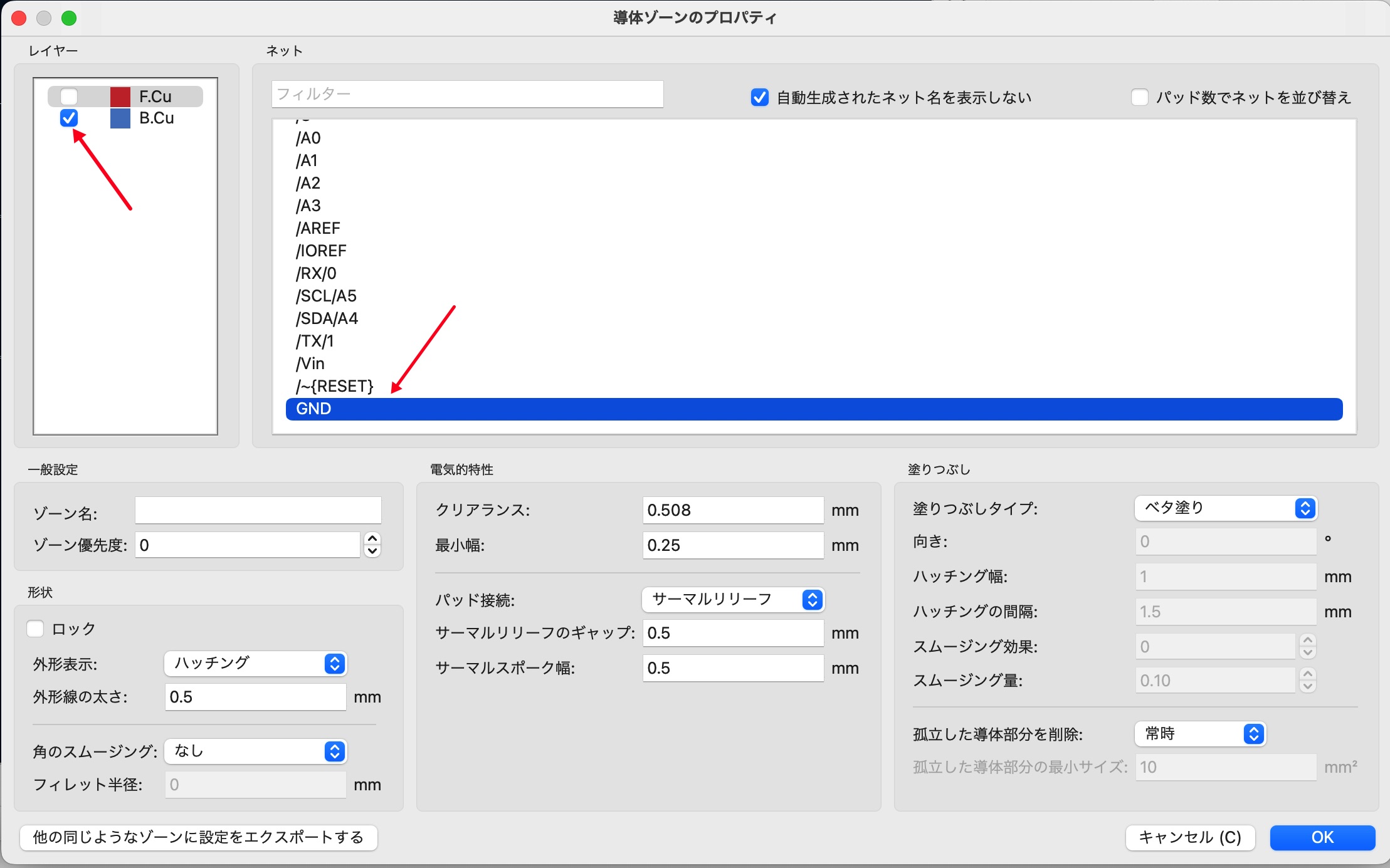

基板上の１点を選択すると下のダイアログが表示されます。裏面であること、GNDであることを設定します。

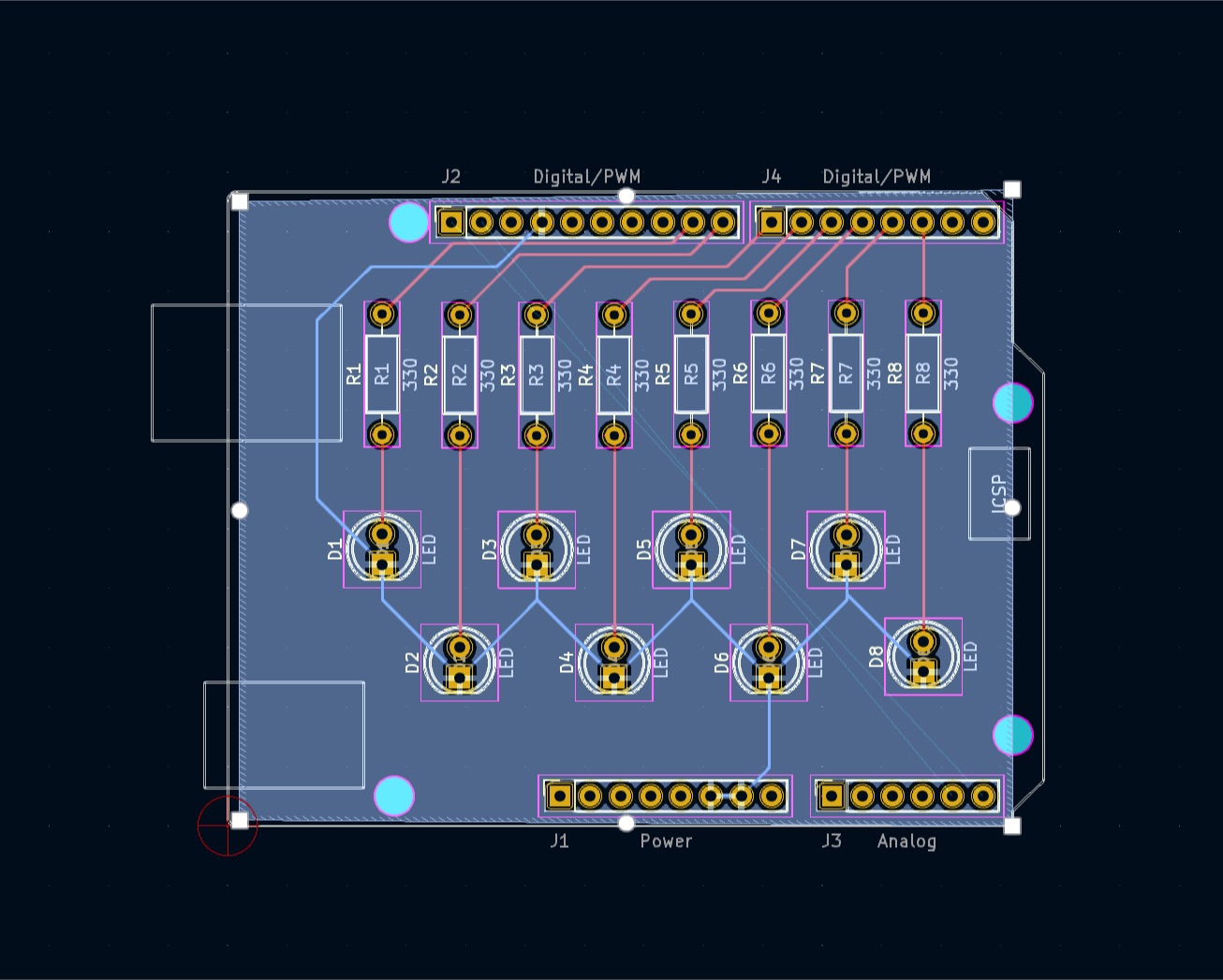

選択範囲が閉じると下の図のように斜線の入った枠ができます。

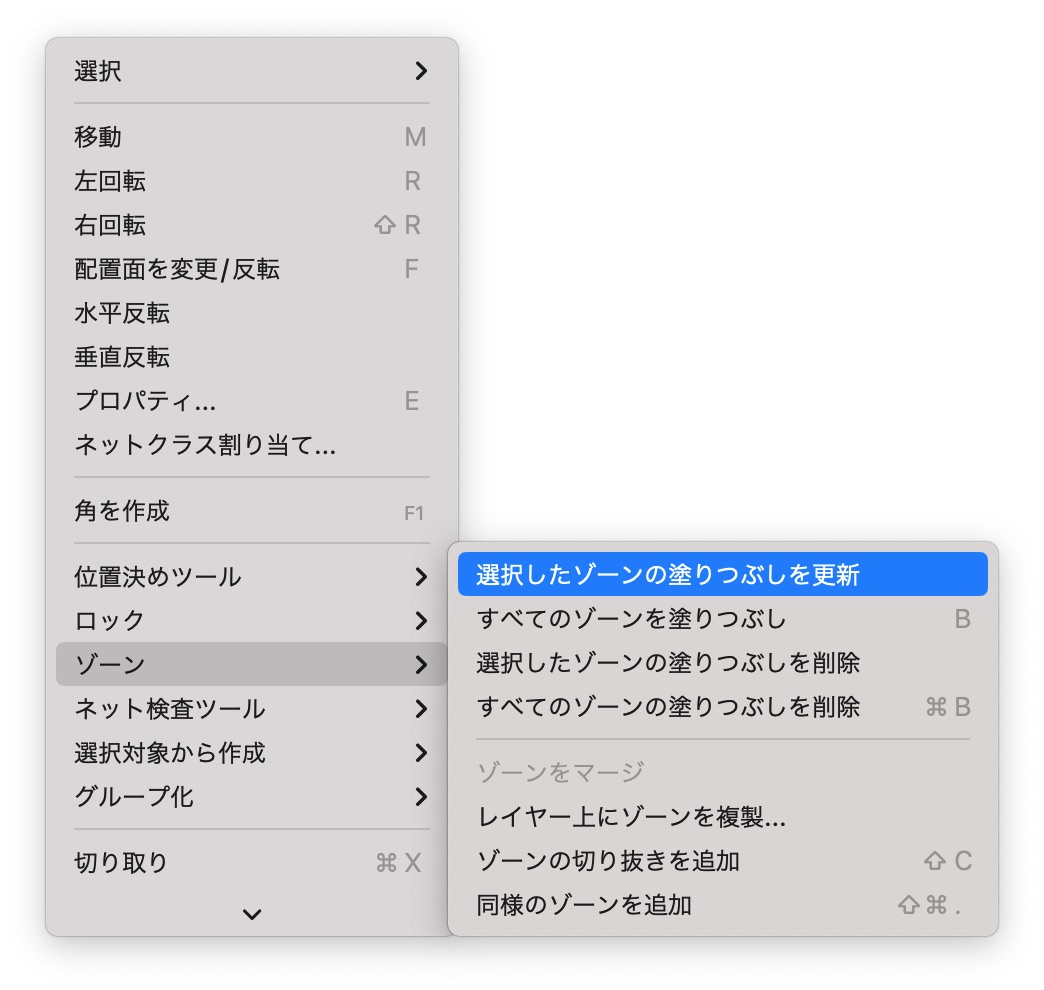

コンテキストメニューから、ゾーン>選択したゾーンの塗りつぶしを更新を選択
